FBC結晶造粒流化床
適用范圍
代替傳統混凝、沉淀、脫水工藝,將廢水中可形成沉淀的無機離子以結晶方式去除。適用于除氟、除重金屬、或者高硬度廢水的除硬軟化處理。
基本原理
FBC結晶造粒除硬(除氟)流化床技術是將誘導結晶原理與流化床工藝相結合,在反應體系中加入顆粒狀固體填料作為晶種,廢水以一定的流速從底部進入反應器,同時投加反應藥劑,通過調整廢水的過飽和度及載體上升流速,使預處理的無機離子在載體表面形成穩態結晶體,當結晶體粒徑達到一定程度后排出槽外,從而有效降低水中無機離子的濃度。

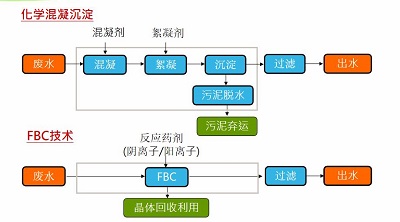

化學混凝沉淀與FBC技術工藝流程圖比較
技術優點
l 取代化學混凝沉淀工藝中的混凝、絮凝、沉淀、脫水等階段,流程簡單,投資成本低,節省占地面積;
l 藥劑減量,污泥減量60%左右;
l 一次性投加晶種,在使用過程中可自行生成新的晶種,后期無需持續添加晶種,節省成本及操作強度。
l 結晶后晶體可資源化利用。
典型案例

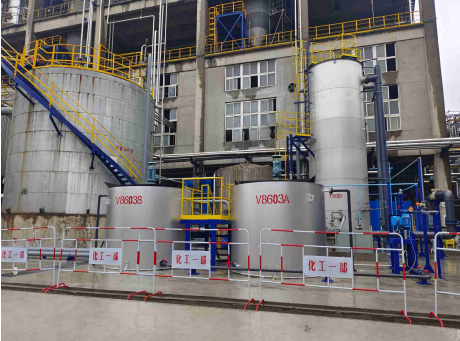

序號 | 項目 | 設計指標 | 現場照片 |
1 | 某石化循環水排污水回用工程 | 設計水量:120m3/h 進水指標:總硬度≤900mg/L 出水指標:總硬度≤300mg/L 設備規格:φ2.6×9.2m,1座 | |
2 | 煤化工氣化廢水除硬項目 | 水量:100m3/h 進水總硬度:≤1300mg/L 出水總硬度:≤500mg/L 設備規格:φ2.85m×9.15m,1座 | |
3 | 某石化循環排污水回用工程 | 進水指標:總硬度≤900mg/L 出水指標:總硬度≤180mg/L 設備規格:φ1.1×6.5m,1 |

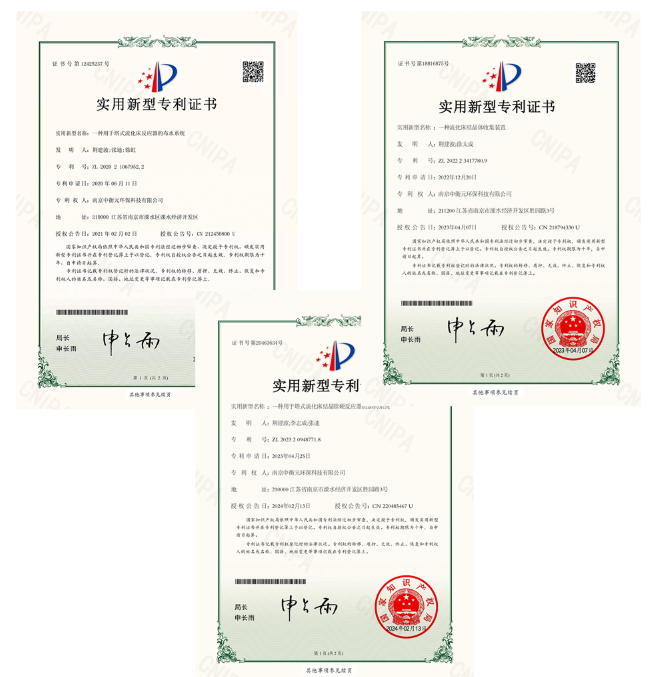

獲得專利情況
